您的位置:中华显示网 > 新闻动态 > 行业新闻 >

华南师范大学在金纳米双锥颗粒掺杂液晶材料研究方面取得重要进展

编辑:chinafpd 2021-10-14 17:50:00 浏览:345  来源:中华显示网

  近日,华南师范大学先进光电子研究院周国富教授团队王耀教授与美国科罗拉多大学博尔德分校Ivan I. Smalyukh教授合作,在金纳米双锥颗粒掺杂液晶材料的研究方面取得重要进展,相关研究成果发表于国际期刊 《Advanced Science》 (影响因子:16.806)上,题为“Nematic Order, Plasmonic Switching and Self-patterning of Colloidal Gold Bipyramids” (DOI: 10.1002/advs.202102854)。课题组博士研究生麦智健为论文第一作者,王耀教授、周国富教授和美国科罗拉多大学博尔德分校(CU-Boulder)Ivan I. Smalyukh教授为论文共同通讯作者。

  无机纳米粒子胶体在液晶中的自组织现象可用于新型软物质材料的设计与制备,在智能窗等领域已有重要的应用。然而,由于颗粒诱导缺陷和复杂的弹性介导相互作用的影响,颗粒形貌的使用被限制在纳米棒或纳米片上。

  本工作中所用的金纳米双锥颗粒(AuNPBs)通过种子生长法合成(Seed Mediated Growth Approach), 尺寸约为70*35 nm。为了增加金纳米双锥颗粒在液晶中的稳定性,实验中使用巯基聚乙二醇mPEG-SH修饰纳米颗粒的表面。修饰好的金纳米双锥颗粒掺杂进向列相液晶5cb后,得到浓度约为1 wt %的金纳米双锥颗粒-向列相液晶复合物。将所得到的复合材料通过毛细作用力填入制备好的ITO液晶盒中,以实现液晶材料的平行取向。

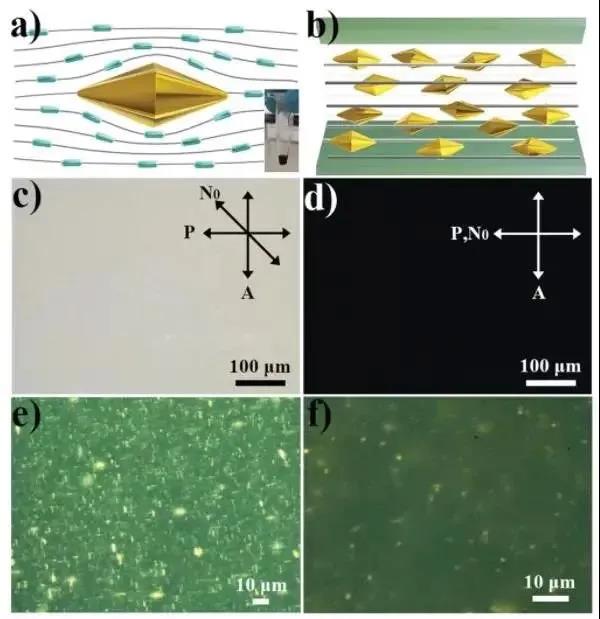

  液晶可以通过最小化自由能和排斥体积,借助多种超分子作用力对纳米材料进行组织,实现金纳米双锥颗粒与5cb的取向一致。双锥体颗粒在向列相液晶中定向排列,并以C5旋转对称轴沿着液晶的指向矢取向。基于金纳米双锥颗粒的偏光依赖表面等离子共振效应(Surface Plasmon Resonance), 材料的消光性质表现出偏振依赖性及灵敏的电场响应性。另一方面,我们利用电场调控材料中拓扑孤子-Heliknoton的运动,发现纳米双锥颗粒可以跟随拓扑结构在空间中进行重组,实现自图案化。这对三维光学超材料的制造和低对称性液晶及准晶体的研究提供了重要的理论和实验依据。

  周国富教授团队青年拔尖引进人才王耀教授带领的先进信息材料(AIM)课题组近三年在光、电、气体和温度等响应型功能信息和智能传感材料研究方面取得了一系列重要突破,先后在《ACS Nano》、《Advanced Science》、《Advanced Functional Materials》、《ACS Applied Materials & Interfaces》、《ACS Sensors》等国际知名期刊上发表20余篇原创性学术论文,提高了我校在功能信息和智能传感材料领域的国际影响力。

  本研究工作得到了国家自然科学基金、“111计划”、广东省光信息材料与技术重点实验室、广东省教育厅创新团队和广州市科技计划等项目的支持。

  以上突破性成果的取得,得益于我校高端人才引育政策和国家级国际科技合作平台的重要支撑,展现了我校师资培养工作以及基础学科研究的最新进展。

  来源:华南师范大学

标签:

关注我们

公众号:china_tp

微信名称:亚威资讯

显示行业顶级新媒体

扫一扫即可关注我们
