OLED主要设备/材料详细规格及厂房规划合辑

编辑:liuchang 2017-12-27 09:22 浏览 评论 评论 0 赞    来源:  互联网

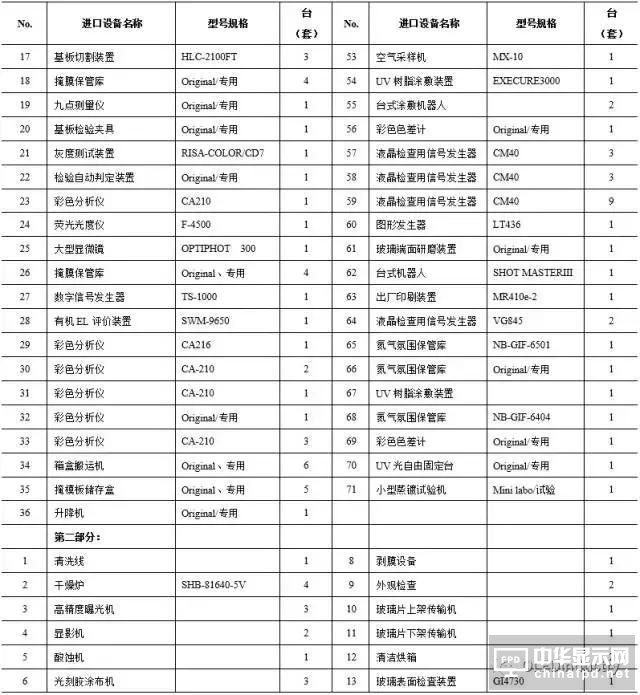

  主要设备

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

  部分设备规格(仅供参考)

  设备名称:自动曝光显影生产线

  加工产品:玻璃基板

  加工产品尺寸:370×470 mm²,370×400 mm²,厚度:0.5~1.1mm

  操作时间:60 秒/每片

  操作人员:每班 3 人(3 班)

  工程师:每班 1 人(3 班)

  设备尺寸见下图:

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

  设备名称:自动“绝缘带/隔离柱”图形生产线

  加工产品:玻璃基板

  加工产品尺寸:370×470 mm²,370×400 mm²,厚度:0.5~1.1mm

  操作时间:60 秒/每片

  操作人员:每班 3 人(3 班)

  工程师:每班 1 人(3 班)

  设备尺寸见下图:

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

  设备名称:前清洗机

  加工产品:玻璃基板

  加工产品尺寸:370×470 mm²,370×400 mm²,厚度:0.5~1.1mm

  操作时间:60 秒/每片

  操作人员:每班 1 人(3 班)

  工程师:每班 1 人(3 班)

  设备尺寸见下图:

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

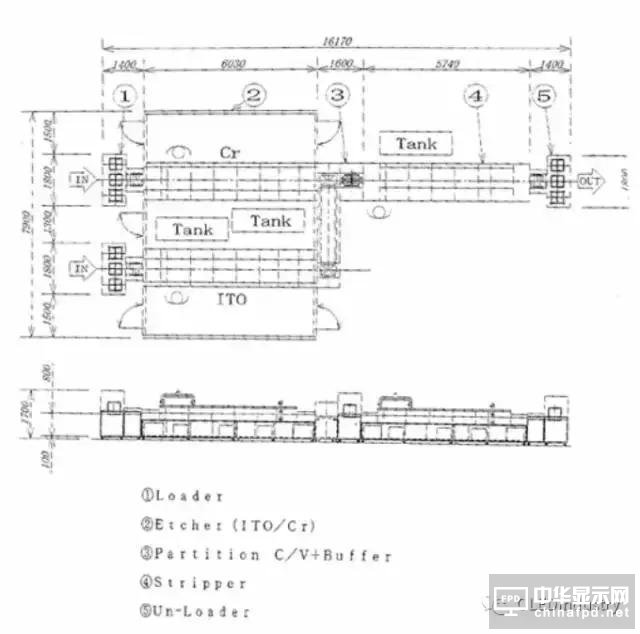

  设备名称: ITO/Cr 自动蚀刻线

  加工产品:玻璃基板

  加工产品尺寸:370×470 mm²,370×400 mm²,厚度:0.5~1.1mm

  操作时间:60 秒/每片

  操作人员:每班 3 人(3 班)

  工程师:每班 1 人(3 班)

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

  设备名称: 自动蒸镀、封装线

  加工产品:玻璃基板

  加工产品尺寸:370×470 mm²,370×400 mm²,厚度:0.5~1.1mm

  操作时间:5 分钟/每片

  蒸镀室真空度:1×10⁻⁵Pa

  操作人员:每班 2 人(3 班)

  工程师:每班 2 人(3 班)

  设备示意图:

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

  设备名称:自动膜组线

  加工产品:玻璃基板

  加工产品尺寸:3.5 吋或 5.7 吋

  操作时间:1 分钟/每片

  操作人员: 90 人(3 班)

  工程师: 3 人(3 班)

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

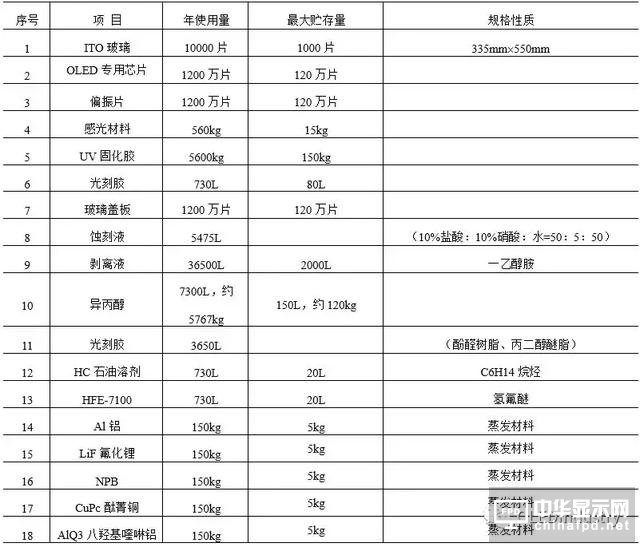

  主要原料及其年消耗量

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

  厂房设计与规划

  根据 OLED 产量超净厂房设计为:长 90×宽 64×高 3.5 米厂房,根据工艺流程将厂房分为三个车间、三个仓库、两个换衣间、机房等,分别是刻蚀工序车间(100 级);蒸镀与封装车间(1000 级);模组与检测车间(10000 级)和相应的仓库。 刻蚀工序工序车间面积是 26.5×54米,蒸镀与封装车间面积是 43×54 米,模组与检测车间 7.5×54 米。在生产过程中消耗大量的水、酸、碱和气体,所以对三废的后处理在项目实施之初要给予充分的重视,对废水,废酸和废气应集中进行中和、过滤和净化以达到国家的排放标准。

  厂房布局如下图所示:

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

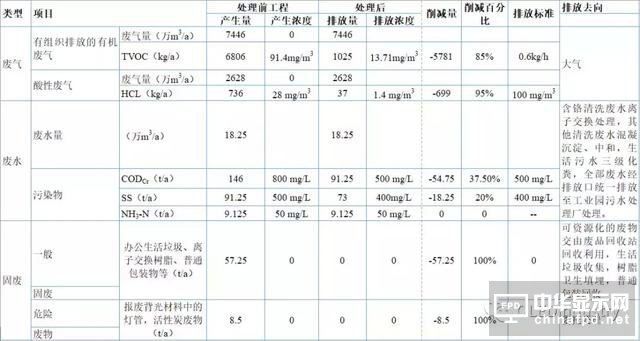

  PMOLED生产工艺流程及产污环节

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑

一堆干货温暖你:OLED主要设备/材料详细规格及厂房规划合辑
