in-cell/OGS/3D touch等AMOLED触控方案技术剖析及未来市场需求

编辑:liuchang2017-08-07 14:43 浏览评论 评论0 赞    来源: 互联网

  最近经常看到一些关于三星、苹果等手机使用OLED屏幕的各种猜想与报道,也有人曾在OLEDindustry公众号中问过一些今年的iPhone 8是不是要采用OLED屏之类的问题,这些问题需要现实来回答,今天我们来聊一聊关于AMOLED的触控技术,这对于应用在手机上的AMOLED屏来说非常重要。

  触控技术有哪些?

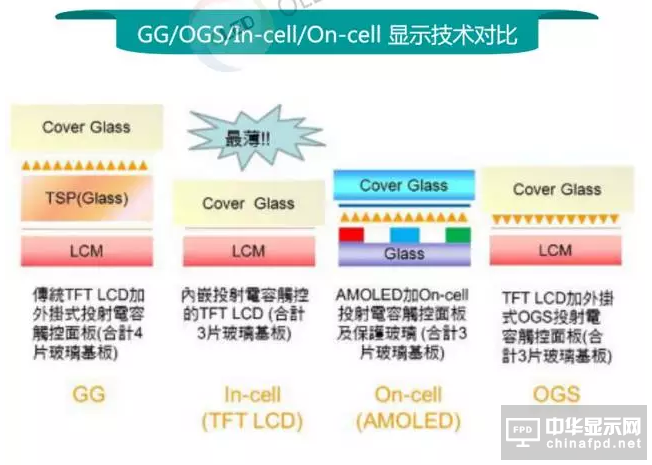

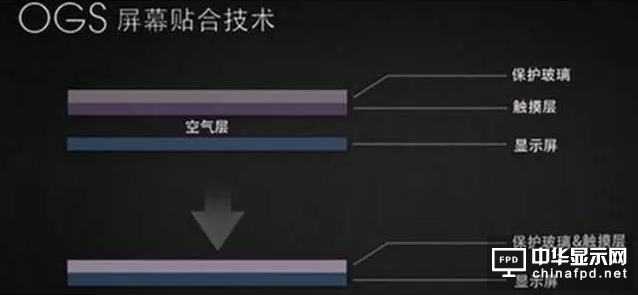

  OGS

  在保护玻璃上直接形成ITO导电膜及传感器的技术,直接将触控功能感应线路蚀刻于盖板玻璃之上,从而减少了一层玻璃基板和一次贴合。

  优势

  透光性轻薄度在普通GF之上,产线投资和产品良率又较内嵌式触摸屏存在一定优势。

  技术成熟后,可以节省较多成本,且能见效触摸屏厚度和重量。

  适用市场

  中大尺寸触摸屏市场上,OGS技术占据主流市场地位。

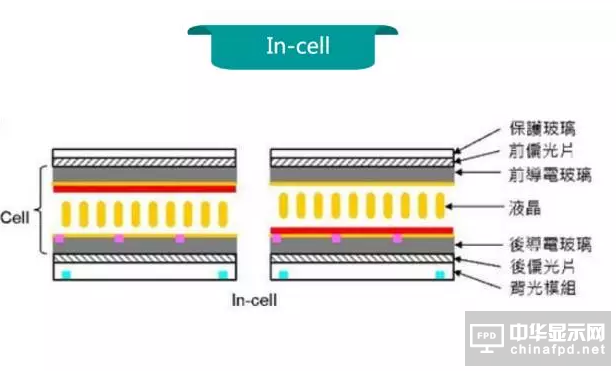

  in-Cell

  内嵌式触控技术的一种,将触控感应线路搭载于显示面板内部,在TFT阵列基板与彩色滤色膜之间形成的盒内部嵌入触摸传感器功能。

  优势

  有效减少光学胶等多种材料的使用,增加透光性的同时减少显示器件的厚度。

  得益于该技术,iphone5与iphone4s相比厚度下降18%,重量则下降20%。华为和乐视的主打产品也均搭载了In-cell触控系统。

  适用市场

  小尺寸触摸屏(7英寸以下)

  On-Cell

  也是内嵌式触控技术的一种,将感应线路搭载于显示面板的彩色滤光片玻璃上表面或AMOLED的封装玻璃上表面,通过在彩色滤光片和偏光片之间形成简单的透明电极图案嵌入触摸屏。

  优势

  难度降低,确保产品良率,并且有效显示区域面积不会减少,画质得到提高。

  On-cell技术最先在三星AMOLED面板产品上得到使用。

  适用市场

  小尺寸触摸屏(7英寸以下)。

  ForceTouch/3D Touch

  通过压力触控技术,设备可以感知轻按与轻点的力度差别,并调出不同的对应功能,3D Touch还具备重按这一维度的功能。

  优势

  相比普通的多点触控技术,压力触控增加了对力度的检测,也就是比我们平常所用的触摸屏X、Y坐标多增加了一个Z坐标。

  多点三围触控技术相当于压力触控的升级版,主要新增了一个“重按”触控新功能。

  适用市场

  应用于AppleWatch、Macbook和iphone6s等。

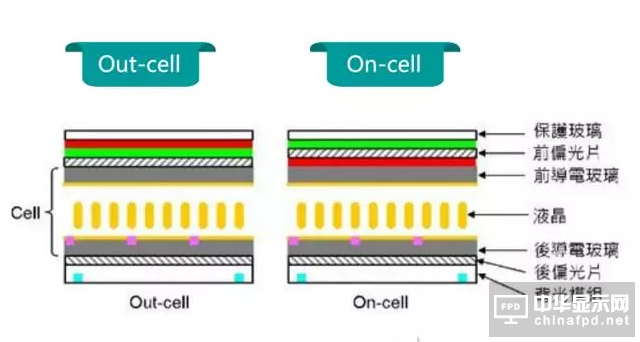

  补充一下,除了上面提到的几种技术外,还有一种“out-cell”外挂式触控技术(Out-cell)是由触控厂商主导,该技术主要可分为玻璃方式和薄膜方式,但后来由于手机开始逐渐变薄,所以面板厂商更为推崇内嵌式触控技术,也就是On-cell和In-cell。In-cell和On-cell方案节省了玻璃成本和贴合成本,使得模组重量变轻、透光度更高。

  OLED屏幕结构的改变,带动了触控和3D Touch方案的重大变化:

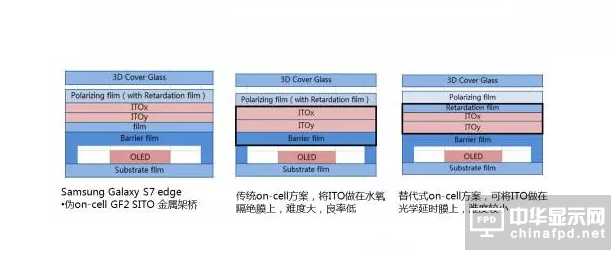

  从工艺、良率成本专利性能以及供应链安全等多角度衡量,外挂式薄膜触控在中长期内将是柔性OLED 最佳解决方案。柔性OLED趋势下, 3D Touch Sensor也将从FPC结构改为 Film结构。

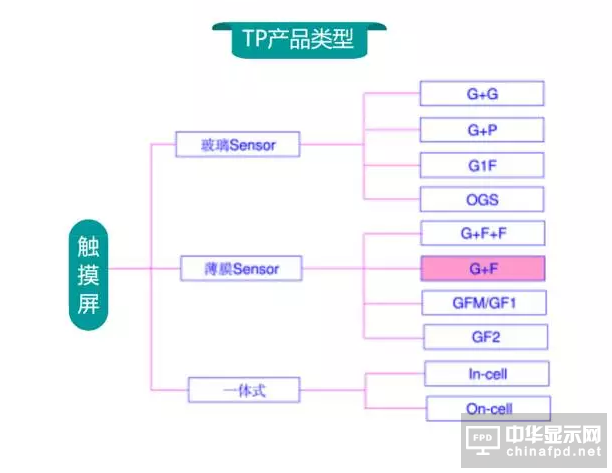

  从薄膜结构电容屏的GF、GFF、G1F和G2F到玻璃结构继续分为GG和OGS等,从将触摸屏传感层和盖板玻璃集成的OGS技术,到将传感曾与显示屏集成的内嵌式方案,即苹果阵营主推的In-Cell技术和三星主导的On-cell技术。再到后面指纹识别以及压力触控等,围绕显示屏幕以及周边的改变一直在演进。

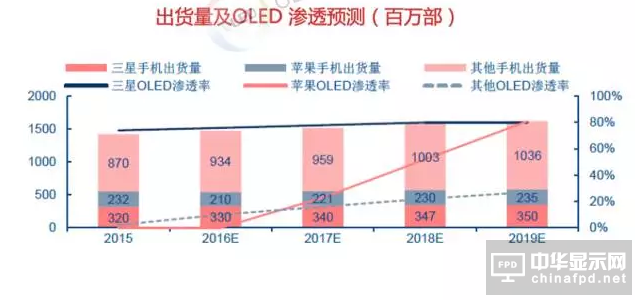

  据UBI Research预测数据显示,市场上对AMOLED的需求将持续膨胀。

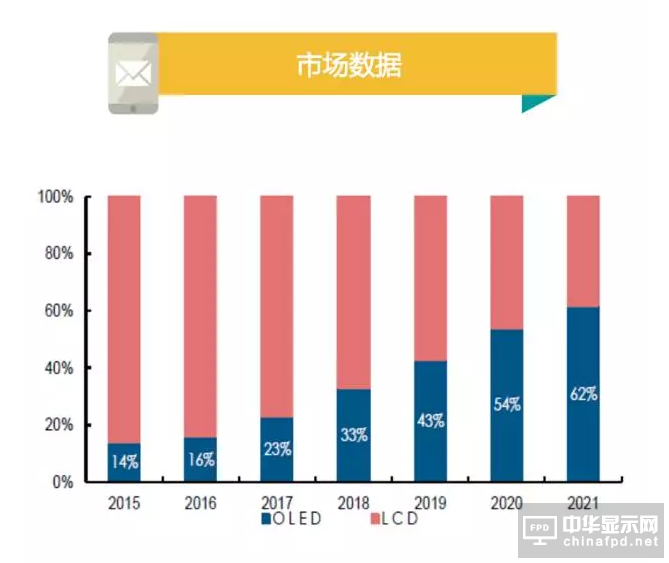

  尤其在智能手机领域,AMOLED渗透率有望将从2016年的16%增长至2021年的62%。

  从数量上看,用于智能手机的AMOLED面板将从2016年的3.58亿片增长至2020年的14.08亿片,以年均41%的复合增长率快速挤占LCD市场。
