柔性显示技术路线大全及关键材料解析

编辑:liuchang 2017-08-02 09:00:37 浏览:2449  来源:未知

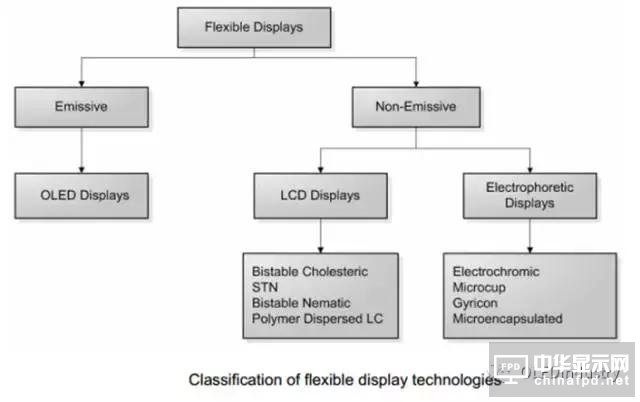

  现行柔性显示技术

  现行柔性显示技术

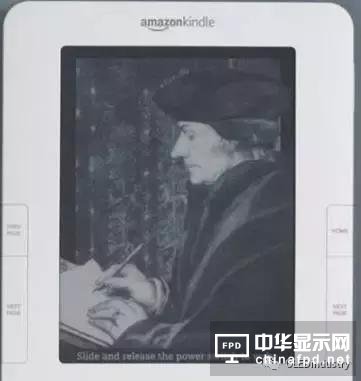

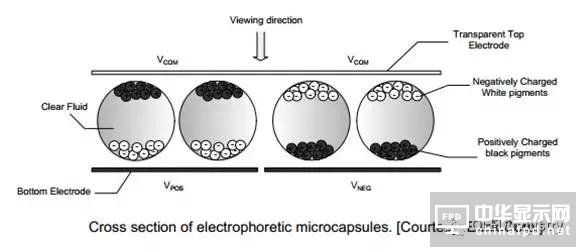

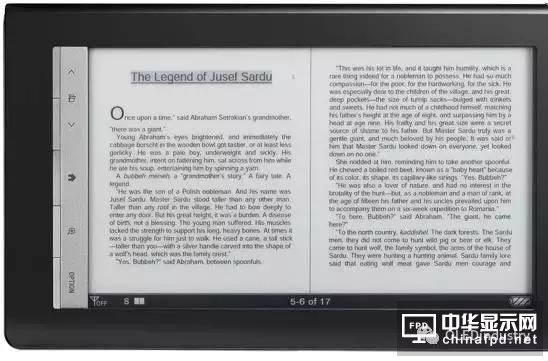

  电泳显示



  柔性显示

  OLED显示

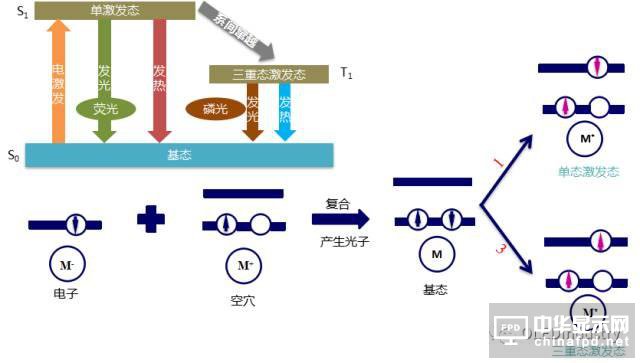

  OLED发光原理

  专业来说OLED的发光原理是这样的:

  在外界电压驱动下

  由电极注入的电子和空穴在有机发光层中复合释放能量

  并将能量传递给有机发光物质的分子

  后者受到激发从基态跃迁到激发态

  当受激分子从激发态回到基态时

  辐射跃迁便产生了发光现象

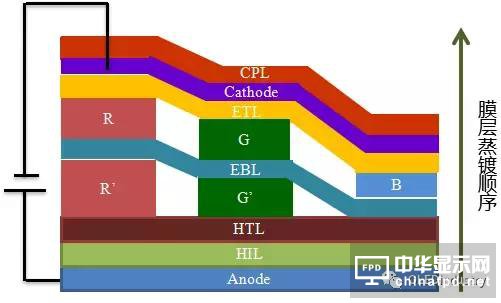

  OLED器件结构

  CPL:  保护阴极,防止光紊乱

  Cathode:  阴极

  ETL: 注入并传输电子

  R, G, B: 发光层

  EBL: 控制激子产生的位置

  R’,G’: 传输空穴,调节微腔尺寸

  HTL: 加速空穴的传输

  HIL: 起缓冲作用,增强与ITO的结合性能,并注入空穴。

  Anode: 阳极

  无ETL原因:通过对ETL层掺杂,使其LUMO能级与阴极材料的功函数相匹配,同时兼顾传输性的发光材料,省去电子注入层,直接使用传输层。

  EBL作用:R,G为磷光材料,EBL的作用是防止生命周期较强的三重太机激子扩散到空穴传输层,影响组建的光色及效率。

  液晶柔性显示

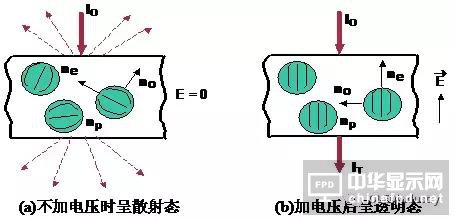

  聚合物分散液晶显示

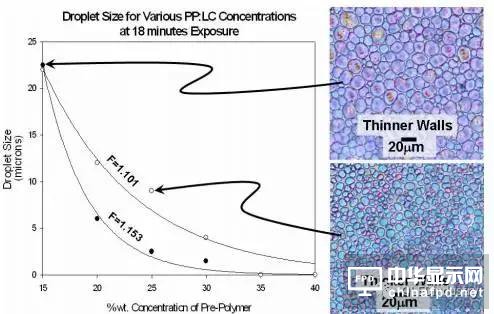

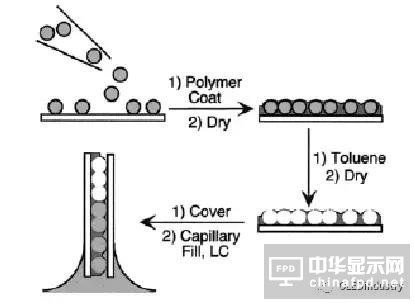

  空穴法制备PDLC的过程

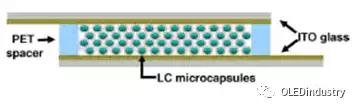

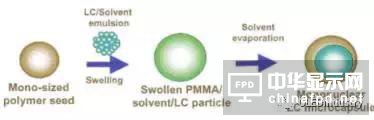

  基于液晶微胶囊的PDLC器件结构

  顶点双稳态液晶显示

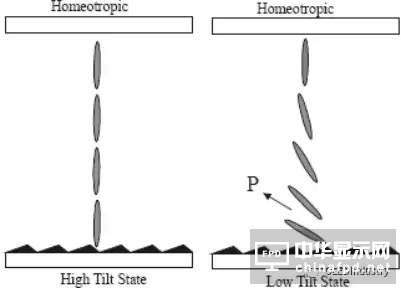

  利用特殊设计的槽栅来实现向列相液晶的两个双稳态

  受表面锚泊作用的影响,液晶分子在槽栅横截面上的取向存在着高、低倾角两个稳定状态,该稳态效果是槽栅深度和槽距比例的函数,两种稳态效果之间的转变可以通过外加电场的调节来实现。

  基于ZBD的显示原理,G.P. Brvan-Brown 在结合PEDOT-PET柔性电极/基板的情况开发了高对比度、反射式的顶点双稳态柔性显示器。

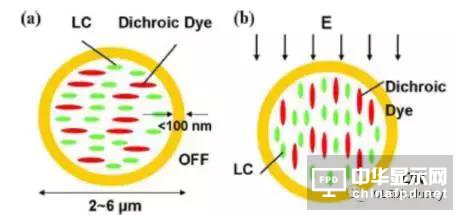

  宾-主液晶柔性显示

  芯材内液晶分子受二色性染料的影响而呈现特定的排列;

  在外加电场驱动下,液晶分子和二色性染料分子的排列取向与电场方向一致,从而表现出明(彩色)/暗对比的显示效果

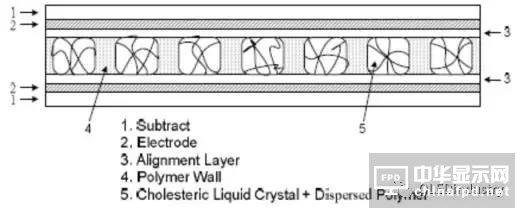

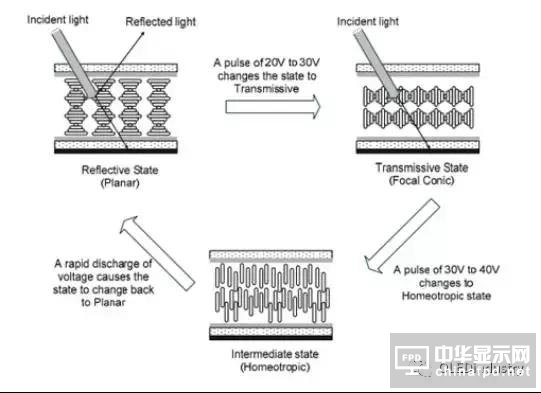

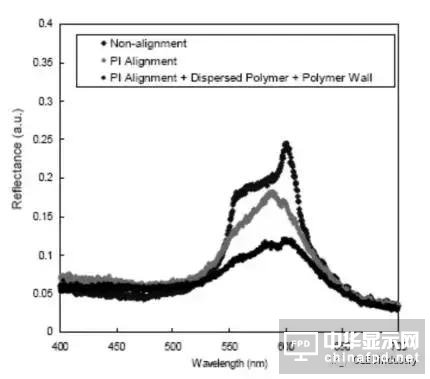

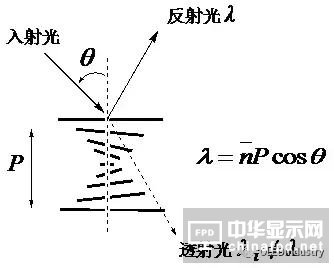

  聚合物致稳胆甾相液晶显示

  采用光聚合的方法得到规整的栅栏

  将聚合物和液晶混合均匀后注入到栅栏之间的空隙

  通过相分离方法在每个微格内形成稳定的CLC多畴分布

  经封装得到和纸张类似的胆甾相液晶显示器

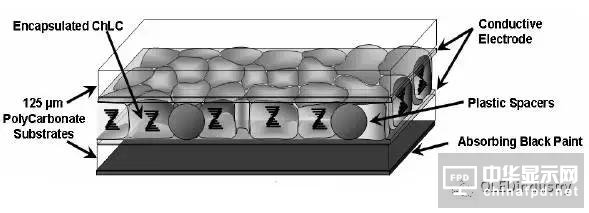

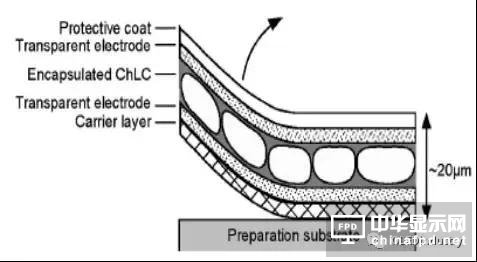

  Kent Display公司基于CLC微胶囊的PSCT显示器件产品

  单稳态铁电液晶柔性显示

  单稳态铁电液晶柔性显示器的结构和原理图

  配套功能材料

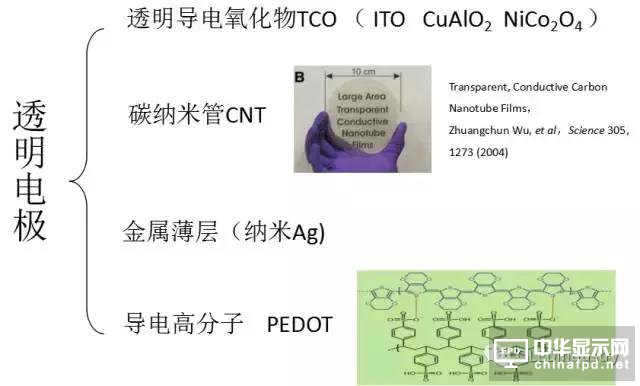

  柔性透明电极

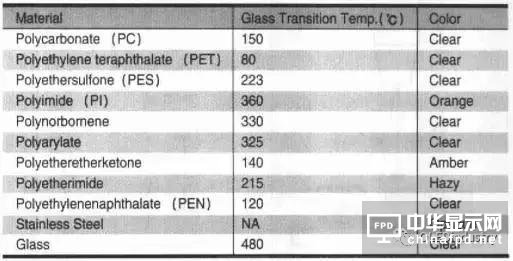

  柔性透明基板

  柔性、透明基板:#p#分页标题#e#

  Glass

  金属薄片适合非透明显示

  透明高分子聚合物 (PET ,PC, PI)

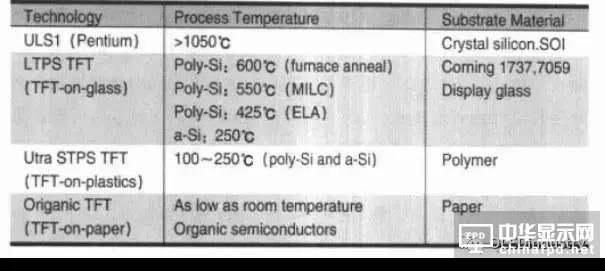

  不同基板的TFT 适配性技术

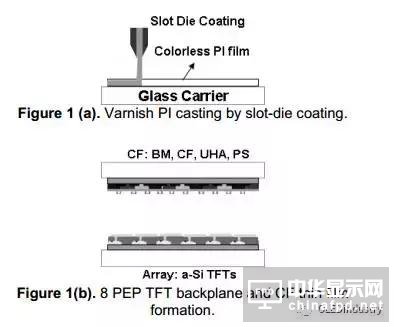

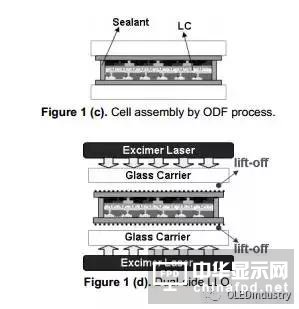

  转贴技术-柔性显示实施例

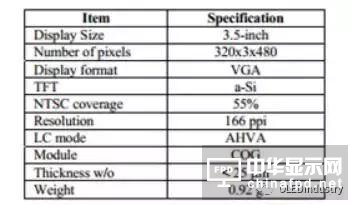

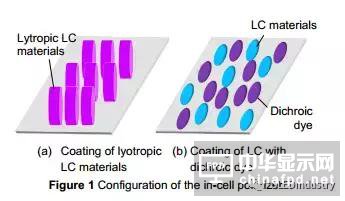

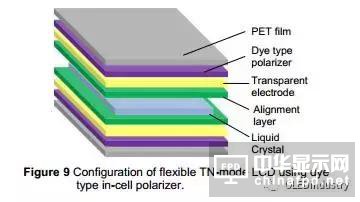

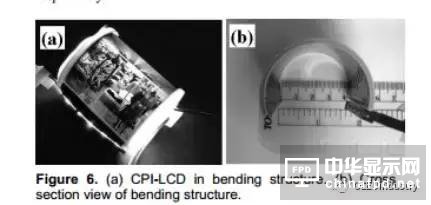

  柔性显示LCDs 新型产品结构例
