为更薄更灵敏而生!一文看懂TDDI的那些弯弯绕绕

编辑:liuchang2017-08-01 09:54 浏览评论 评论0 赞    来源: 互联网

  最近

  维信诺宣布在AMOLED产品技术研发中再获新突破

  其在1.2英寸手表搭载的AMOLED模组开发中

  成功应用了TDDI(触控与显示驱动集成)技术

  将触控与显示芯片合二为一

  什么意思呢?

  用简单大白话来说就是

  少了一整层的东西

  OGS是将触控层塞进保护玻璃里面 ↓

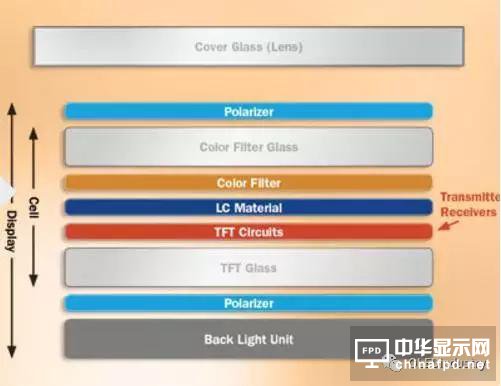

  in-cell是将触控层塞进显示层里面 ↓

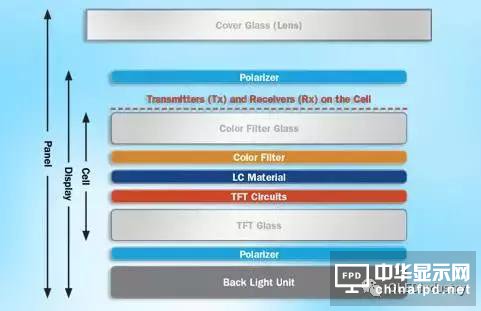

  On Cell是将触摸屏塞到显示屏的彩色滤光片基板和偏光片之间 ↓

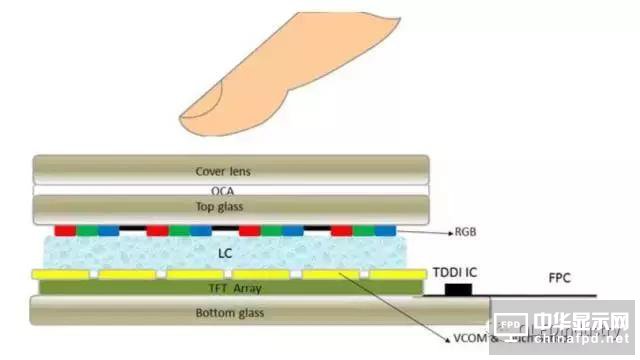

  而TDDI则是直接把触控与显示芯片合二为一 ↓

  1971年,山姆·赫斯特(Samuel Hurst)在美国肯塔基大学任教期间,工作上每天要处理大量图形数据。

  为了提高工作效率,他研究制造出最早的触摸设备,通过把图形放在平板上或者用笔在平板上施加压力就能将图像数据保存起来,于“AccuTouch”。

  1973年,美国《工业研究》杂志将触摸屏技术评为“最重要的100项新技术产品”之一,并预言这种技术将得到广泛运用。

  2015年,Synaptics推出针对手机和平板电脑的TDDI解决方案,成为全球首个TDDI产品,而且TDDI最早也是由他们所提倡。

  TDDI的具体解释是啥呢?

  TDDI,即触控与显示驱动器集成,英文为Touch and Display Driver Integration 。目前智能手机的触控和显示功能都由两块芯片独立控制,而TDDI最大的特点是把触控芯片与显示芯片整合进单一芯片中。

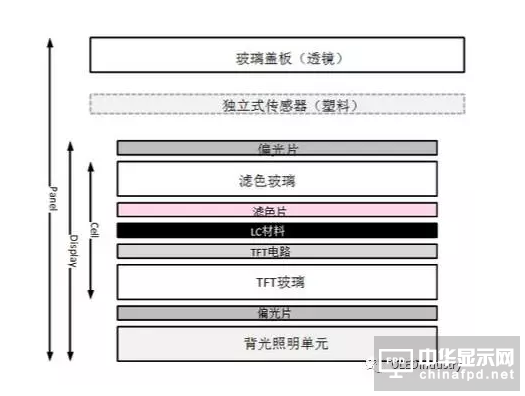

  在一个典型的触控屏中,显示屏叠层和显示面板中有很多层。常见的做法是,将触控传感器作为一个单独或独立的层,覆盖到叠层式层压显示面板中的显示屏上。

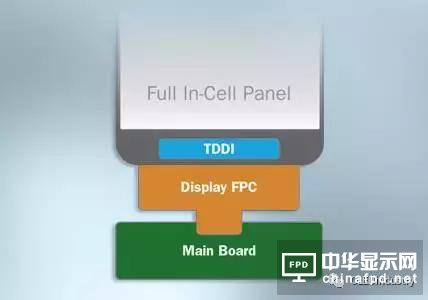

  TDDI带来的是一种统一的系统架构

  原有的系统架构因为显示与触控芯片是分离的

  这可能会导致一些显示噪声的存在

  而TDDI由于实现了统一的控制

  在噪声的管理方面会有更好的效果

  “不过TDDI技术实现难度很大

  目前仅有少数面板厂商投入生产

  有报道说苹果也正在为iPhone 开发TDDI解决方案”

  为啥这么喜欢TDDI呢?

  一流性能 。可以提升整体感应的灵敏度,减少了显示噪声,提供了一流的电容式触控性能。

  外型更薄 。触控传感器集成到显示器中,可以使屏幕更薄,满足了手机薄型化的设计需求。

  显示器更亮 。触控屏层数减少,进一步提升面板透光率,可以使显示器更明亮,或者在亮度不变的情况下,电池寿命更长。

  降低成本 。为设备制造商减少了组件数量,消除了层压步骤,提高了产量,降低了系统总体成本。

  简化供应链  。只需从一个厂商获得触控和显示产品,简化了设备制造商的供应链。

  除了这些TDDI还具有一些其他的优势

  比如简单的组装

  快速的生产

  等等

  总而言之

  就是TDDI可以使显示产品

  更亮

  更薄

  更灵敏

  成本更低

  怎么用在OLED上?

  技术咖们这样说:

  工程狮10分钟前

  应用于OLED工艺上并不难,电路设计上需要一点变通。

  帅M10分钟前

  在工艺上实现基本要多进行2~3道mask,TP的外围走线会做相应修改,这都不是难点,这样可以将两者“做”在一起,但是真正的TDDI还指的是,为了实现TP的高精度,需要与IC的输出信号进行对接整合运算,需要TP厂商和IC厂商的大力开发了。

  天天11分钟前

  这是整合资源的事情

  Who12分钟前

  所以应该最终难点还是落在面板手里

  老大10分钟前

  肯定是面板厂 T-con与touch ic,但是芯片设计上也有难点。

  怎么用在全面屏上?

  LTPS全面屏需要的是重回双芯片控制

  传统手机的触控和显示功能

  是由Touch IC和Driver IC两块芯片独立控制

  分别与主板相连

  即双芯片解决方案

  但是

  全面屏采用超窄边框设计

  而TDDI芯片对窄边框的屏幕边缘识别较差

  为什么比较差?(我也不知道)

  总而言之就是LTPS全面屏必须重回Touch IC+Driver IC双芯片方案

  当然,这会增加手机内部的空间占用

  增加FPC和bonding成本

  并且需要改进技术防止噪声引起的性能下降

  这些企业在做!

  目前的TDDI市场

  主要由Synaptics与敦泰瓜分主要市占

  敦泰去年TDDI出货量已超过1500万套

  另外联咏TDDI 芯片也开始放量出货并贡献营收

  奇景也已经开始为大陆的一手机品牌供货
